Oinashärkä 4.12.2013   Vesioinas äänellä,  Ram pump with voice

Oinas tuntuu toimivan luotettavasti, joten äänitin tänään viestini videoon.

The ram pump seems to be reliable, so I recorded my comment on the videoclip

Yllä oinaslampi tänään täyttymässä ensi kesän uimapaikaksi.

Above the bassin today.  It is filling for swimming pool for coming summer.



Here two videos.  Hopefully they are now been loaded on the blog.

Oinashärkä 28.11.2013

Vesioinas pukkaa / Ram pump is pushing

Muutama päivä sitten oinas toimi moitteettomasti ja lammikon veden pinta on nousussa, varmaan myös sateiden takia.  Pihakaivossakin vesi on taas noussut lähelle maan pintaa.

Jätän laitteen käyntiin vaikka koko talveksi.  Jos pysähtyy, niin maanpäällinen muovijohto vain jäätyy.

Some days ago the ramp pump was working well and the water leve in bassin was coming up, for sure also because of rainy season.  In the well on yeard the water level is close to ground level.

I leave the device on working mode maybe for whole winter.  If it would stop the plastic pipe above ground would be frozen.

Oinashärkä 24.10.2013  Oinas toimii taas / the ram pump works again

Uudella säädöllä 77 iskua minuutissa laite toimii ja jätän sen käyntiin toistaiseksi pumppaamaan vettä lampeen.   Eilen oli 10 astetta lämmintä ja maan pinnalla kulkeva viimeinen vesijohdon osuus oli sulanut.  Niin ohjasin veden virtauksen taas lampeen.  Taustalla saunarakennus.

Ensimmäisessä kuvassa lampi on jäässä ja jään paksuus 1 cm

With the new setting 77 beats a minute the device works and I leave it to pump water into the bassin.  Yesterday was 10 degrees Celcisu plus and the last part of pipe was smelted.  So I could turn the water flow to bassin.  In the back you can see the sauna building

In the first photo basssin is frozen and ice is 1,0 cm.

Oinashärkä 13.10.2013  Uusi venttiili toimii/ the new valve works

Ainakin toistaiseksi.   Säädin laitteen iskunopeuden 70:stä 57:ään minuutissa.   Tuottomäärä nousi jopa yli kolmeen litraan minuutissa.   Nyt säätö on maksimin rajalla.  Voi olla, että veden virtaus lähteestä ei enää riitä vaan vedenpinta keskimmäisessä säätökaivossa alkaa alentua.  Seuraavalla käynnillä näen tilanteen.

So far.  I adjusted the beat per minute from 70 to 57.  Delivery up to house inreased to more than three liters per minute.  That is on the top limit.  Maybe the flow from naturall well does not be enough and the water level in the middle well starts to degrease.   At next visit I will see the situation.

Säätäputkeen tulee vielä juuri ja juuri ylivuotovettä ja taso keskimmäisessä säätökaivossa säilyy.
To the excess water pipe some water runs still in and the level in the middle well remain.

In the natural well the water level is still high.  Lähteessä veden taso on vielä korkealla.

Tuotto on yli 3 litraa minuutissa ja lampeen alkaa nousta vettä.   Delivery is more than 3 litres per minute and water level start to increase in the pool.

Oinashärkä 11.10.2013.  Jippii, vesioinas toimii taas.  Ram pump works again.

Eli kuten tyttäreni sanoi 80-luvulla: "Vaijan putki lorisee".  Silloin isäni hoiti oinasta.  Nyt tyttärentytär voi sanoa samoin.  Uusi takaiskupohjaventtiili korjasi häiriön ja tuotto on nyt peräti 2 litraa minuutissa.   Videossa näkyy 70 iskua minuutissa lyövä oinas ja loriseva putki.  Uimalammikkon on surullisen tyhjä, kun pohja ei pidä ja pohjavesi on alhaalla.  On aika suunnitella uutta uima-allasta, jonka oinaspumppu sitten täyttää.

As my daughter sais in 80ies: "grandfathers pipe is running".  That time my father took care of the ram pump.  Now my granddaughter could say the same.  The new bottom valve as one way valve was solution agains the disturbance.  Delivery is now 2,0 liters a minute.  In  videos you can see the working ram pums with 70 beat a minute and water running pipe.  The natural swimming pool is sadly empty, the bottom is not tight and the water level in earth has been decreasing because of dry summer.  It is time to plan a new swimming pool and fill it with the ram pump.

Oinashärkä 9.10.2013 päivitetty/upsated 10.10.2013

Eilen kävin oinaskaivossa ja irroitin ilmasäiliön ja sen alta takaiskuventtiilin.   Sieltä löytyikin murtunut venttiililautasen korvake.  Lautanen on kuvassa irroitetun peitekannen päällä ja tarkasti katsoessa näkyy, että toinnen korvakkeista on murtunut pois.   Akselitappi, jonka kesäkuussa edellisen katkettua vaihdoin pop-niitin rst-tappiin, on kestänyt hyvin ja saanut pronssisen värityksen.  Akselitapin kannessakin näkyy vinoon päässeen tapin aiheuttama kaiverrus.

Uudeksi takaiskuventtiiliksi laitan oikealla näkyvän pohjaventtiilin.  Siitä irroitin pois palautusjousen, koska venttiili tulee pystyasentoon ja paine-ero sulkee sen ilman jousivoimaakin.   Uudessa venttiilissä on venttiililevylle ohjaus molemmilla puolilla.  Mahdollinen murtuman paikka tässä mallissa on ylempi kuvassa näkyvä ohjausripa, kun venttiililevy pomppii sitä vasteen miljoonia kertoja.   Siinä tapauksessa joudun vahvistamaan sitä tai tekemään uuden rosterista ja asentamaan sen kaksoisnipan alle.

Huomenna tod näk asennan uuden venttiilin ja katson miten laite lähtee käyntiin.


Yesterday I was in the well at ram pum, removed air reservoir and one way valve below that.  In the one way valve I found broken valve plate.  The plate is on the cover in the picture and if you look close, you can see that one of ears is broken away.  The pin which I did install in June when original one was broken has lasted well and got bronze colour.  It is rst-pin from a pop-rivet.  In the cover of the pin you can see that the pin loosened because of broken part has made a groove.

For new one way vale I took the valve on right.  It is bottom valve.   The spring is removed, as the  valve will be in vertikal position and the pressure difference will close it without spring power.   For the valve plate ( jumper ) is guidance on both sides.  Possible breakage in this model can happen after miljons jumps when on the upper guidance.  In that case I have to reinforce it or to make new one of rst and install it below dubbel nipple.

Tomorrow I think to install new valve and take a look how the device will start.

Oinashärkä 4.10.2013

Käydessäni 1.10. paikalla, oinas oli pysähtynyt.  Muuta syytä en heti nähnyt kuin, että sammakko oli pudonnut oinaan kaveriksi.   Olisiko se saanut räpylänsä venttiilin väliin siten, että käynti olisi häiriintynyt.   Heitin sammakon ylös ja käynnistin oinaan, jolla oli ainakin alussa rytmihäiriötä.

3.10. oinas seisoi taas.  Vein kaikkien kolmen kaivon kanneksi uudet vesifanerit, jotta sammakot tai myyrät eivät enää pääse tekemään haittaa.  Saattaa olla, että veden vähyys vaatii säätämään oinaan käynnin tiheämmäksi, jotta käyttöveden pienempi määrää riittää.  Tosin väli(säätö)kaivon ollut täynnä vettä ja oinaan venttiili yläasennossa tiiviisti, joten diagnoosi ei ole vielä varma.   Mahdollista on, että polkupyörän rengas on jo puhjennut, kun se on monella mutkalla painesäiliön sisällä.

Pian tulee joka tapauksessa aika nostaa oinalaite ylös talveksi ja huoltoa varten.

On 1st Oct the ram pump was stopped ( first time in 3 and half months ).  Only possible disturbance outside the device was a frog which was fallen to the ram pump well.   Maybe it had got a leg to the valve.   I removed it from well and started the device.  In the beginning it had some arythmia.

3.10. the pump was again standing still.  I brought on all three wells new cover from film faner, to that frogs or mouses cannot drop in to make disturbance.   Might be also that the water amount has degreased and I shall adjust the pump for higher frequency to use less delivery water.  Althouhg the middle well has been all the time full and the stopped working valve has been in closed position and now dirt seems to be between the moving valve and seat.  So the diagnosis is not yet sure.  Maybe also the becycle tube has been broken as it makes tight curves inside the air cushion reservois.

Soon will be anyway time to take the device up for winter break and maintenance.

Oinashärkä 27.9.2013

Viime sunnuntaina 22. näytin toimivaa oinasta toiselle harrastajalle.   Hän suunnittelee rakentavansa oman.  Voin suositella tätä mallia nyt luotettavana ratkaisuna.  Näyttää kuin se ei koskaan pysähtyisi.  Voin kuvitella pysähtymisen syyksi: esimerkiksi avautuvat säätömutterit,  murtunut takaiskuventtiilin akseli ( kuten sattui kesäkuun alussa ) tai ehkä jokin putkiliitos voi löystyä lukemattomien iskujen vaikutuksesta.  Ajattelen antaa laitteen toimia vielä jonkin aikaa kunnes vedensyöttöputki lampeen on vaarassa jäätyä.

Olen kertonut laitteesta parille sanomalehdelle.  Ehkä joku voisi tehdä jutun

On last Sunday the 22nd I did show the device working to other Vesioinas-enthusiast.  He plans in future to build his own.   I could recommend this type to be very reliable.   It seems that it never will stop.  I can imagine as reason to stop the device:  for example loosening of adjusting nuts,  broken one way valve pin ( like happened in beginning of June ) or maybe some of tread connections between tube parts can be loosened because the big amount of working cycles.  I think that I leave the device work still for a while until it will be so cold that the outlet hose will be frozen.

I have told to some newspapers of this device.   Possibly somebody will publish it.

Oinashärkä 28.8.2013

Oli mukava saada kommentti toiselta oinas harrastajalta Varsinais-Suomesta.  Toivottavasti hänen pumppuprojektinsa onnistuu.

It was nice to get comment from other ram pump enthusiast
, not far away from Salo.   Hopefully his building project will be succesful.

Now the video arrived.    Nyt videon lataus onnistui

Oinashärkä



Oinashärkä 28.8.2013

Yesterday I checked the device.   It was working evenly with frequency 75 cyclys per minute.   I opened adjusting nuts 60 degrees and fastened them tight.   Now frequency is 65 cyclys per minute.  Next time I try to pump air into the reservoir and see if flow will increase.  Now the flow is about 1,5 litres per minute.   I tried to add new video from yesterday, but loading did not succeed, in spite of new 4g mobile connection with 20 mega sending speed ( 50 mega loading speed from net to pc ).

Eilen tarkistin laitteen paikanpäällä.   Se toimi tasaisesti 75 iskua minuutissa.  Avasin säätömuttereita 60 astetta ja krisitin.   Nyt tahti on 65 iskua minuutissa.  Ensi kerralla yritän pumpata ilmaa ja katsoa nouseeko tuotto, joka nyt on 1,5 litraa minuutissa.  Yritin lisätä eiliseltä käynniltä videon, mutta en onnistunut, vaikka nyt on käytössä uusi LTE 4g tikku,  latausnopeus verkosta on 50 megaa parhaimmillaan ja lähetysnopeus 20 megaa.

Oinashärkä 12.8.2013

The self made new hydraulic ram pump worked from beginning of May to middle of June.  Then the pin of one way valve was broken and it stopped.   New pin is now hard stainless steel and the new pressure chamber with air pumped rubber tube inside has ensured reliable operation.  Yesterday 11.8. the new version has worked almost two months without any maintenance.   Some adjustments will ben sooned or later necessary.  The flow has dropped a bit.  In tho months the working valve and one way valve have now made 6 000 000 cyclus.

Uusi omatekoinen vesioinas toimi toukokuun alusta kesäkuun puoliväliin.   Sitten takaiskuventtiilin akseli katksei.  Uuden tein kovasta rst-aineesta ( pop-niitin varsi ).   Uuden painesäiliön sisälle laitettu ilmalla täytetty polkupyörän rengas on varmistanut jatkuvan toiminnan.  Eilen 11.8. oinas oli toiminut tauotta jo lähes kaksi kuukautta ilman mitään huoltoa.  Jotain säätöä varmaan ennen pitkää tarvitaan, kun tuotto on nyt hieman pienentynyt.   Kahdessa kuukaudessa käyntiventtiili ja takaiskuventtiili ovat nyt tehneet 6 000 000 iskua.

Oinashärkä 1.8.2013

Kun uusi vesioinas nyt on toiminut yli puolitoista kuukautta,  voinen todeta laitteen olevan jo melko luotettava.   Vanhaa tehdastekoista oinasta sain huoltaa useammin.    Huolto oli lisäilman pumppaaminen painesäiliöön.  Ilma tuntui säiliöstä jostain syystä häipyvän joskus melko nopeastikin.

Jos jollakulla on kiinnostusta yrittää vastaavan laitteen rakentamista,  voin kertoa omia kokemuksiani sähköpostiosoitteesta: jukka.vanhanen.engineering@gmail.com,  tai tämän blogin kautta kommentoimalla.

The new hydraulic ram, in Finnish vesioinas, works now over one and half month.  I can see it quite reliable.   Old factory made device needed maintenance more often,  mainly to add air to the pressure tank.   Of some reason the air disappeared quite soon sometimes.

If somebody likes to try to make similar device,  I can tell my experiences by email: jukka.vanhanen.engineering@gmail.com  or via this blog.

Blogia on katsottu kymmenestä maasta.   This blog has been viewed from 10 countries.  ( Europa, America, Asia )

Oinashärkä 29.7.2013   .

Yes, now the video works.   Speed is about 80 cycles in minute and production 1,5 liters of the 25-30 liters, which is visible in the video coming from the ram valve.   Delivery distance to house is about 200 meters and the height difference about 10 meters.   Now the device is working about 6 weeks without any maintenance

Nyt video toimii.   Lyöntitiheus on noin 80 iskua minuutissa ja tuotto 200 metrin päähän ja 10 metrin korkeuteen noin 1,5 litraa minuutissa.   25-30 litraa on käyttövesimäärä, joka näkyy videossa virtaavan  pätkittynä.    Nyt laite on toiminut huollotta noin 6 viikkoa.

Oinahärkä 29.7.2013

Yritys liittää video.   Toivottavasti onnistuu nopeammalla lähetysyhteydellä.

Trying to add video,  maybe could work with faster connection to send it.



Oinashärkä 25.7.2013



The latest hydraulic ram has now worked about 5 weeks without any adjusting.   Yesterday seemed that the delivered amount of water was a bit lower.   For sure here has been almost no rain in two months.  Maybe I have to go to the device in coming days to check the situation.



Vesioinas on nyt toiminut itsekseen noin 5 viikkoa ilman mitään säätöä.  Eilen näytti, että lampeen tuleva vesimäärä olisi hieman vähentynyt.  Onhan täällä ollut kuivaakin jo pari kuukautta.  Ehkä muutaman päivän sisällä pitää käydä tarkistamassa, mikä on oinaan tilanne.



Oinashärkä



ps  I tried to get video loaded, but again made some mistake, next time.   Yritin ladata videon uudesta oinaasta toiminnanssa, mutta tein taas jotain väärin.  Yritän uudelleen.

Oinashärkä 19.6.2013

The new modified hydraulic ram is now installed and it works.   The frequency is set on 70 cyclys per minute.   That is been in the past about best frequency.   In the beginning there was now some disturbance in frequency, so that about each 10th cycly was a bit longer.   Maybe the rubber tube in pressure tank can be the reason.  Some kind of arythmia like Oinashärka suffers sometimes also.

Uusi muunneltu vesioinas on nyt asennettu ja toimii.   Iskitiheyden asetin 70 iskuun minuutissa.  Se on yleensä ollut toimivin tiheys.   Alussa käynti oli hieman epätasaista, siten että noin joka kymmenes isku kesti hieman pidempään.   Johtuneeko painesäiliön sisään asennetusta ilmalla täytetystä polkypyörän renkaasta.   Laite siis kärsii hieman flimmeristä, kuten Oinashärkä-isäntänsäkin.

Oinashärkä 17.6.2913

Verioinas toimi viikkoja ja pumppasi 2 litraa minuutissa.  Sitten takaiskuventtiilin pehmeää metallia ollut akseli katkesi ja laite pysähtyi.   Nyt laitoin akseliksi popniitin kovaa terästä olevan neulan, jonka voi olettaa kestävän paremmin.   Myös painesäiliön vaihdoin isompaan ja  laitoin sisään polkypyärä sisäkumin ilmalla täytettynä.   Ainakin jonkinlainen ilmatyyny silloin säilyy, eikä ilman häviämisen takia tule toimintakatkosta.  Voi olla että ilman häviäminen on juuri rasittanut takaiskuventtiilin akseliakin, kun vastapuolella on joustamaton vesi painona.

The hydraulic ram worked several weeks and pumped 2 liters per minute.  Then the one way valve got failure when the axle of soft metal broke.  Now I made of poprivet new axle of hard metal, which shall last better.  The pressure reservoir is now also bigger and inside is tube of bicecle pumped full.   Now the air cushion cannot be removed completely, which shall keep the ram working.  Maybe the lack of air has caused the broken axle, when hard water was on both sides of one way valve.

Oinashärkä 23.5.2013

In English:

This blog is description of reneval ov hydraulic ram pump.   The original pump was installed and maintained by my father 2973-1988.

After that I have taken care of it.   The original pump was heavy and some rosty.  So I lifted it up in middle of winter and made new construction according model "Breurram".   From the old pump I took only the operating valve.

New pums is now working continuously.

Oinashärkä,  Salo,  Finland

Tässä on uuden oinaan yksi kehitysvaihe.  Lopullisessa versiossa pystytuki venttiilille on tehty kierretangosta, jota tukee vesijohtoputken pätkä.  Samoihin kierretankoihin sai kiristetyksi käyttöventtiilin kierrelaipan 1. päälle.  Painesäiliö oli tässaä ajateltu isosta läpinäkyvästä putkimateriaalista, mutta nyt säiliönä on puutarharuiskun säiliö, kooltaan muumana litran.   Se voisi olla suurempi,  jotta ilmaa ei tarvitsisi käydä usein lisäämässä.  Tuloputki 7. on lyhennetty, jotta oinas mahtui paikalleen.

Oinashärkä 15.5.2013

Vanhan oinaan runko.  Valitettavasti laatu ei toistu tässä koossa hyvänä.  Alinna on sivukuva ja yllä päälikuvan puolikas.  Ylhäällä oikealla on leikkaus takaiskuventtiilin kohdalta.  Käyntiventtiilin tulee vasemmalle rungon päälle kahdella ruuvilla ja painesäiliö kuvan keskelle neljällä ruuvilla.  Puolikaskuvannossa näkyy kumilevystä tehdyn takaiskuventtiilin toisen kiinnitysruuvin reikä.  Kumilevyyn oli kiinnitetty metalliosa keskelle, jotta levy kestää yläpuolisen paineen. Tällainen on siis perinteine oinasmalli, jota on alettu valmistaa taas Ruotsissa.

Oinashärkä 14.5. ,   näkyihän se oinaan toiminta videolta.  Pätkä oli lyhyt,  mutta samaa tahtia oinas toistaa minuutista toiseen,  tunnista toiseen ja vuorokaudesta toiseen.   2 litraa minuutissa tekee 120 litraa tunnissa ja 2880 litraa vuorokaudessa.   Uima-allas täyttyy parissa päivässä altaan koosta riippuen.   Vesi on puhdasta ja kirkasta lähdevettä.  Tässä toinen video, jossa näkyy miten se "vaijan putki lorisee".







Oinashärkä 14.5.2013,   tässä pitäisi sitten olla ladattuna video toimivasta oinaasta.   Testaan vielä itse, josko tämä näkyy oikein katseltaessa.











Oinashärkä 14.5.2013,



"No hittolaine,  nythä se ves jo tulloo".   Näin totesi sukulaismies Pitkäjärven koulun vesijohtoa rekennettaessa, kun saapui paikalle ja  veivasi Popedan ikkunaa auki 50-luvulla.





Nyt uusi vesioinas on toiminut vajaan viikon ja tänään säädin tuottoa suuremmaksi.  29.4. käynnistin uuden oinaan ja vettä alkoi tulla.  Etäisyys on noin 250 metriä ja nostokorkeus noin 10 metriä päätelleen siitä,  että oinaan painesäiliöön kehittyy 1,0 barin paine.   2.5., kun kävimme paikalla, oinas oli pysähtynyt pätevästä syystä:  Olin kiristänyt venttiilin iskunpituuden lukitusmuttereita liian hellästi ja mutterit olivat kiertuneet auki.    Kun iskunpituus sitten mutteiden itsekseen iskujen voimasta avautuessa kasvoi liikaa,  jäi venttiilin liikkuva osa alas ja vesi virtasi katkoitta.   Siitä seurasi, että vedenpinta lähteessä ja välikaivossa aleni.

2.5. säädin iskunpituuden siten, että iskutahti oli 77 lyöntiä minuutissa ja yritin kiristää mutterit kunnolla.   Nyt ne olivatkin pysyneet lukittuna toisiinsa ja oinas toimi tänään viidettä päivää.   Kun toiminta tuntuu luotettavalta, lisäsin iskunpituutta niin, että tahti on nyt 57 iskua minuutissa.   Oinaan tuotto nousi lähes kaksinkertaiseksi runsaata litrasta minuutissa melkein kahteen litraan.

"Vaijan putki lorisee",   totesi tyttäreni 80-luvulla, kun isäni vielä oli hoitelemassa oinasta.   Saman voisi todeta nyt minulle tyttärentyttäreni.

Oinashärkä "vaija"

ps.  Säätelen oinasta ja yritän todellakin saada videoitakin liitetyksi,  jotta oinaan nakutus kuuluu ja venttiilin toiminta näkyy.   Venttiili on juuri sopivalla korkeudella, jotta purkautuva vesisuihku pääsee ilmaan, eikä kohtaa vastusta vedenpinnan alla,  kuten vanhan oinaan kohdalla usein kävi.  Viemäriä parantamalla sekin vaiva olisi korjautunut, mutta viemärin uusiminen vaatisi kaivinkoneen ja 65 metrin kaivuojan avaamisen viemärin asentamiseksi.

Oinashärkä 8.5.2013,

Vesioinas toimii.   Kännykkävideon lisääminen tähän ei vielä onnistunut vanhasta Nokia E71:stä.   Pitää ottaa selvää, miten sen tänne saa.   Oinas tuntui maanantaina 6.5. lähtevän käyntiin luotettavasti.  Seuraavan kerran menen tarkistamaan tilanteen 9.5. tai 10.5.  .  Tuotto on nyt aluksi 1,5 litraa minuutissa, mutta säätämällä sitä voinee nostaa.   Lähteestä tuleva vesimäärä on enemmän kuin riittävä.   Ylijuoksutusputkestakin menee lähes täysi virtaus.   Oinaan tuloputki on nyt 40 mm muoviputki, joka siis on liian ahdas.  Sen vaihtaminen suurempaan kahden kaivon välillä maan alla kolmen tuuman viemäriputken sisään onkin sitten oma operaationsa.   40 mm putken sinne sai juuri ja juuri taipumaan muutama vuosi sitten.   Syynä asentamiseen oli tuloputkena toimivan viemäriputken halkeaminen.  Ei kestänyt jatkuvia paineiskuja.  Pitäisi löytää 50 mm putkea, joka olisi normaaliputkea taipuisampaa.

Kuvia toimivasta oinaasta ainakin tänne tulee, mutta eiköhän videotakin saada onnistumaan.

Oinashärkä  Salo-Somero

Oinashärkä 29.4.2013

Oinaan käynnistysajankohta lähestyy.   Routa lienee jo lähes sulanut.

Huoltotoimena on vielä edessä viemäriputken rassaaminen.   Putken ulompi pää laskuojassa on jäänyt turpeen sisään ja aiheuttaa vedenpinnan nousua oinaan venttiilin tasolle.   Oletettavasti hyötysuhde on vähän parempi, kun venttiili toimii ilmassa eikä veden alla.   Tosin suurimman osan aikaa vanhan oinaan jalustassa venttiili jäi vedenalle eikä tuotto tuntunut siitä häiriintyvän.

Kunhan oinas alkaa nakuttaa, otan kuvia ja videota tänne liitettäväksi.

t

Oinashärkä

Oinashärkä 5.4.2013

Eilen vietiin uusi oinas paikoilleen.

Vesi tulee lähteestä, jossa on kaksi kaivonrengasta.   Parinkymmenen metrin päässä on 1,5 metriä syvä välikaivo, jossa vedenpinnan korkeuden voi säätää ylivuotoputkea kääntämällä.  Siitä noin 6 metrin päässä on oinaskaivo, jonka pohja on kahden metrin syvyydessä.

Oinaan asennuksen ajaksi tulpattiin narun päässä olevalla tennispallolla välikaivosta oinaskaivon pohjalle tuleva syöttöputki, jotta laitteen sai asennetuksi.  Palloin sisään laitoin painoksi pari pulttia vanhasta oinaasta.    Paineputki ja tuloputki oli valmiiksi varustettu entisen oinasasennuksen jäljiltä puserrusliittimen helmillä ja kiristysmutterilla.   40 mm tuloputki ja 32 mm paineputki sitten vain työnnettiin oinaassa oleviin vastakappaleisiin ja kierrettiin kiristysmutterit kiinni.

Sitten vain kokeilemaan toimiiko.   Muutaman kerran jouduin säätämään käyttöventtiilin iskunpituutta säätömuttereilla.   Noin 3-4 mm iskulla venttiili sitten alkoi nakuttaa itsekseen.  Lukitsin säädön siihen.

Oinasta ei voinut vielä jättää käyntiin, koska menoputki on roudan takia vielä tukossa.   Kunhan routa sulaa pääsen säätämään oinaan tarkemmin ja kokeilla millä säädöllä löytyy paras tuotto ja käyntivarmuus.

Tässä kaksi kuvaa oinaan viemisestä.  Se kävi huomattavasti kevyemmin kuin vanhan poishakeminen muutama viikko sitten.   Uusi oinas painaa vain 18 kg, kun vanha painoi 57 kg.   Alamäkeä hankea pitkin ahkio liukui melkein itsestään.

Oinashärkä

Oinashärkä 29.3.2013

Vielä pieni viilaus.   Tuloputkea olisi pitänyt lyhentää,  mutta eilen lvi-liikkeessä ei ollut ketään paikalla.    Niinpä ostin kaksi putkinippaa ja niiden väliin muhvin.  Saan siten vaihdetuksi liian pitkän tuloputken lyhyemmäksi.   Laitan lopullisesta versiosta taas kuvan.   Ensi viikolla laite sitten pitäisi saada kaivoonsa ja testattavaksi.

t

Oinashärkä



Oinashärkä 27.3.2013



Tässä vesioinas asennusta vaille.  Painesäiliö on kasvinsuojeluruiskusta.   Ilmantäyttöletku sopi suoraan ruiskun letkuliitäntään.  Säiliö on kiinni T-yhteessä kaksoisnipalla, jonka sai istutetuksi säiliön suulle kuumentamalla nippa ensin liekillä.   Siitä oli tulla liiankin kuuma ja vähältä piti, ettei säiliön muovi sulanut kokonaan.  Tuli kiire jäähdyttää liitoskohta lumessa.   Lähtevä letku on varustettu sulkuhanalla, jota ei yleensä tarvita.  Letkun päässä on 32 mm puristusliittimen puolikas ja oinaaseen tulevan syöttöveden liitinpuolikas on 40 millinen.   Sen koko riittää hyvin tulevalle vesimäärälle 30 litraa minuutissa.  Nyt käyttöventtiili on korkammalla, kun alkuperäisessä oinaassa ja siten helpompi huoltaa ja pysyy myös kaivon pohjalle jäävän vedenpinna yläpuolella.   Käyntivastus on siten pienempi



Pääsiäisen jälkeen menen asentamaan oinaan lopulliseen paikkaansa Somerolle.  Nyt se on vielä Salossa.  Oinaalta uimalammelle johtava 200 metrin maanalainen letku on vielä yläpäästään roudassa, joten oinaan käynnistys mahdollistuu vasta, kun routa on sulanut.



terveisin



Oinashärkä

Oinashärkä 9.3.2013

Tässä se kehitelmä nyt on aamuhämärissä kuvattuna.

Alusta on vesifaneria 15 mm paksua, 25 x 50 cm kooltaan.  Vasemmalla ylinnä on vanhasta vesioinaasta otettu käyntiventtiili.   Se, joka on toiminut jo 39 vuotta.  Painesäiliö on vielä vanhemmasta puutarharuiskusta.  Muut osat ovat uusia vesijohto-osia sekä kierretankoa, prikkoja ja muttereita.

Painesäiliön alapuolella näkyy letkuliitin, josta oinaan pumppaama vesi johdetaan käyttöpaikalle.  Sinne on matkaa noin 200 metriä ja korkeuseroa 12 metriä.

Messinkisen T-yhteen alapuolella on takaiskuventtiili.  sen alapuolella osat ovat 2 tuuman vesijohto-osia ja takaiskuventtiilin yläpuolella yhden tuuman vesijohto-osia.   Tähän mennessä on kulunut noin 150 euroa.

Kunhan laite on paikoillaan, otan videota toiminnasta.

Oinashärkä

5.3.2013 Oinashärkä,

On mennyt muutama päivä.   Oinaspaketin koonta lähestyy.    Alustaksi tulee vesifaneria 25x35 cm 15 mm paksua.   Vesijohto-osat ovat DN50 ja kierrelaippa sopii vanhaan käyttöventtiiliin hyvin.

Kunhan saan koontatyön pitemmälle, otan laitoksesta kuvan tänne.  Punnitsen sen myös.   Paino vanhasta 60 kg:sta putoaa reilusti.   Painesäiliön kehitys on vielä kesken.   Puutarharuiskun säiliö voi olla sopiva.

12.2.2013

Ratkaisu lähestyy,

nyt alkaa vanhan ja uuden oinaan piirtäminen.    Vanhan jätän museoitavaksi, jotta sitä ei korroosio syö.   Ei se pahasti ole ruostunut.   Takaiskuventtiilin alusta ei enäää ole aivan suora eikä varmasti pidä kunnolla.

Uudeksi kaavailen kahden ja puolen tuuman vesijohto-osista tehtävää laitosta, johon istutan vanhan käyttöventtiilin.  Se on pronssisena hyvässä kunnossa sadoista miljoonista käyntisykleistä huolimatta.

Oinashärkä

7.2.2012

Oinaan uudistamisen vaihtoehtoja ovat nyt useamman yön yli nukkumisen jälkeen:

1.  Jos sittenkin kunnostaisin 40 vuotta vanhan oinaan ja raahaisin sen osina paikoilleen koottavaksi.
Takaiskuventtiili pitäisi varmistaa tiiviiksi ja käyttöventtiilille tehdä noin 15 cm korotuspala.

2.  Toisena vaihtoehtona voisin kunnostaa vain runko-osan ja tehdä painesäiliön kevyemmästä aineesta, esim muoviputkesta.

3.  Vesijohtoputkiosista oinaan saisi koottua niin ikään,  mutta käyttöventtiiliin liittämispala pitäisi teettää kuten edellisissäkin vaihtoehdoissa.

Yritän tehdä konepiirustukset vanhasta oinaasta, sekä näistä kolmesta vaihtoehdosta.

Oinashärkä

Vesioinaan kunnostaminen

Tässä blogissa kuvaan vesioinaan eli automaattisen vesipumpun kunnostusprojektiani.

Vesioinaan keksi Ranskassa 1796 Joseph Montgolfier,  toinen kuumailmapalloveljeksistä.

Laite tarvitsee tuloputkeen vähintään noin yhden metrin putouskorkeuden,  jolloin se pumppaa esim kymmenesosan vedestä yli viiden metrin korkeuteen.

Hakusanoilla vesioinas,  hydraulic ram ja Wasserwidder löytyy aiheesta tietoa.

Käytössäni ollut oinaspumppu on toiminut vuodesta 1974.   Ensimmäiset kymmenen vuotta se oli ympärivuotinen asunnon ainut vesipumppu.   Tuotto on 3000 litraa vuorokaudessa ja käyttövoimavettä tulee lähteestä 30 litraa minuutissa.  Pumppausmatka on 200 metriä ja nostokorkeus 12 metriä.   Putouskorkeus on 2 metriä.  Sykenopeus on 60-80 iskua minuutissa.

Kunnostamisen syy on ruoste, joka on syönyt käyttöventtiilin kiinnitysruuvit.  Laite painaa 57 kiloa ja sen nostaminen kahden metrin syvyisen kaivon pohjalta oli työlästä,  samoin raahaaminen ahkiossa tuon 200 metrin matkan.

Niinpä mieleen tulee, etten enää viekään laitetta takaisin, vaan teen vesijohto-osista uuden.   Käytän vain sykeventtiilin vanhasta oinaasta.  Vaihtoehtona sille voin kokeilla pohjaventtiiliä ylösalaisin käännettynä.

Lisään tänne kuvia ja piirustuksia sitä mukaa kun projekti etenee.

Oinashärkä 31.1.2013



Kuvia lisättynä 4.2.2013



Vesioinas 2,0 metriä syvän kaivon pohjalla.   Pohjalle on kertynyt parikymmentä senttiä vettä.   Poistoviemäriin on kertynyt sakkaa.  Sitä voi poistaa huutelemalla.  Ensin tukitaan poistoaukko, joka on kaivon pohjalla.  Kun kaivo on täyttynyt vedetään tulppa pois.   Oinaan käydessä virtaus pienenee jonkin verran, jolloin pohjalla olevan veden pinta myös alenee.



Tässä se järkäle on nyt nostettuna.   Kaksi airoa ja ankkuriköysi apuna vipusimme vaimon kanssa laitoksen kaivosta ja vedimme ahkiolla ylämäkeen.

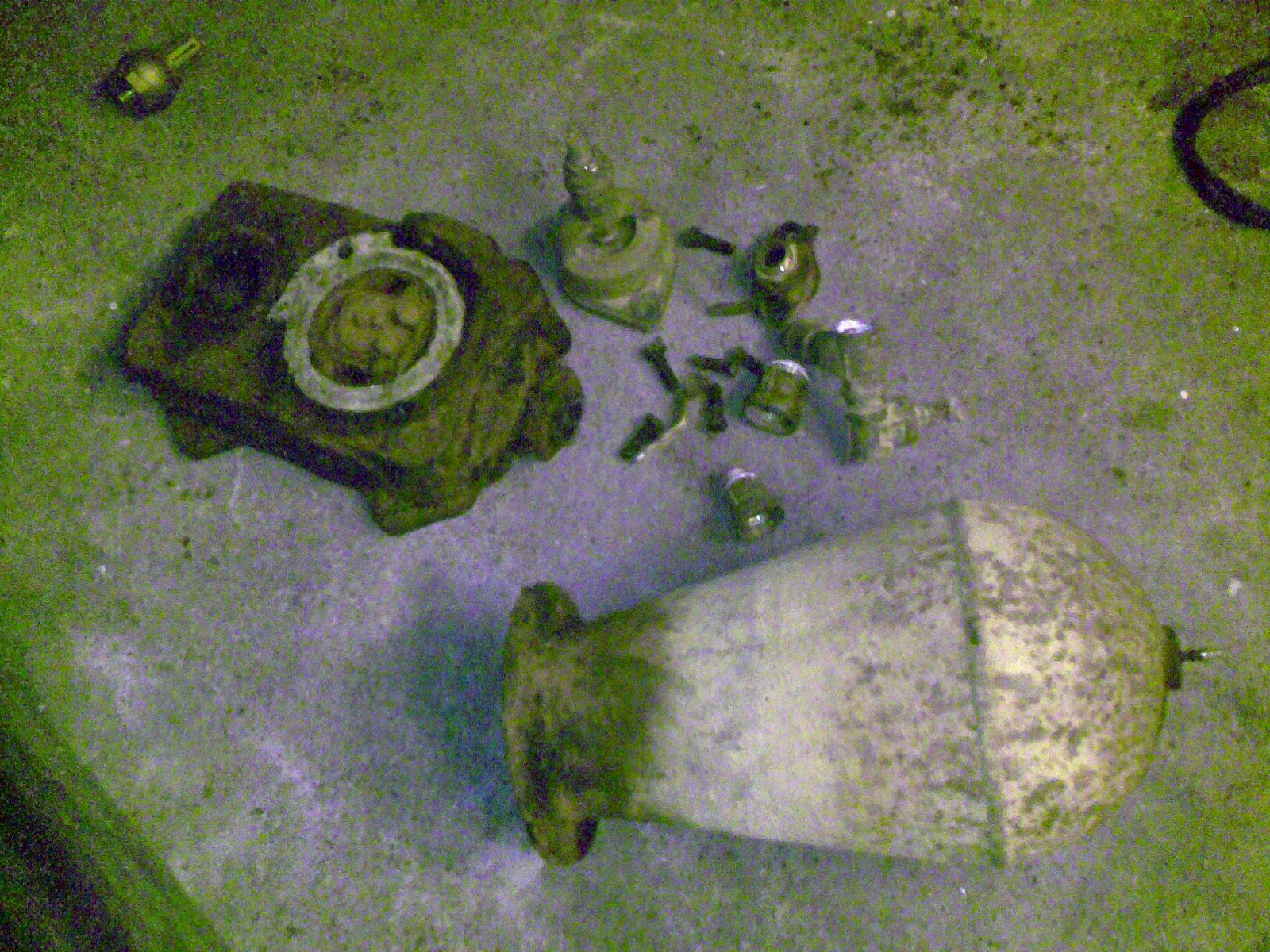

Autotallin lattialle olen jo saanut oinaan osiksi.   Runko vasemmalla painaa 23 kg ja painekupu alla on raskain,  27 kiloinen.   Muut osat painavat yhteensä 7 kiloa.  Käyttöventtiili

 näkyy ylinnä.   Rungossa takaiskuventtiili on painekuvun kohdalla vielä paikoillaan.



Oinashärkä 4.2.2013



ps.  Pieni ihme oli, että kaikki ruuvit avautuivat.   Viimeksi oinas oli purettuna noin kymmenen vuotta sitten.   Silloin ruuveja piti irroittaa rälläkällä.
